可獨立設置三相高/低電壓穿越的電壓數值，模擬
電壓瞬間跌落與驟升狀況
透過測試系統軟件可容易模擬出諧振發生，讓PAS系列
能饋型電網模擬電源脫離
主控制系統/太陽能電池數組模擬：直觀顯示測試狀態

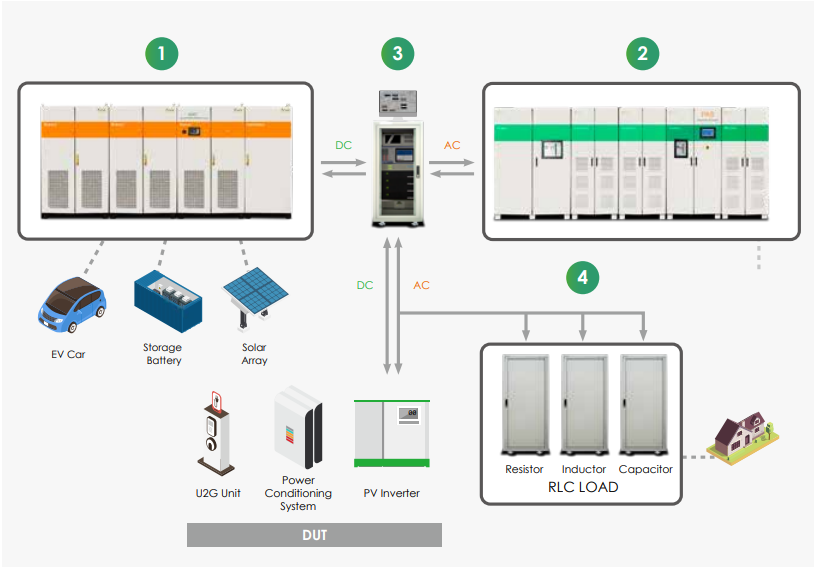

設備 / 功能規格描述

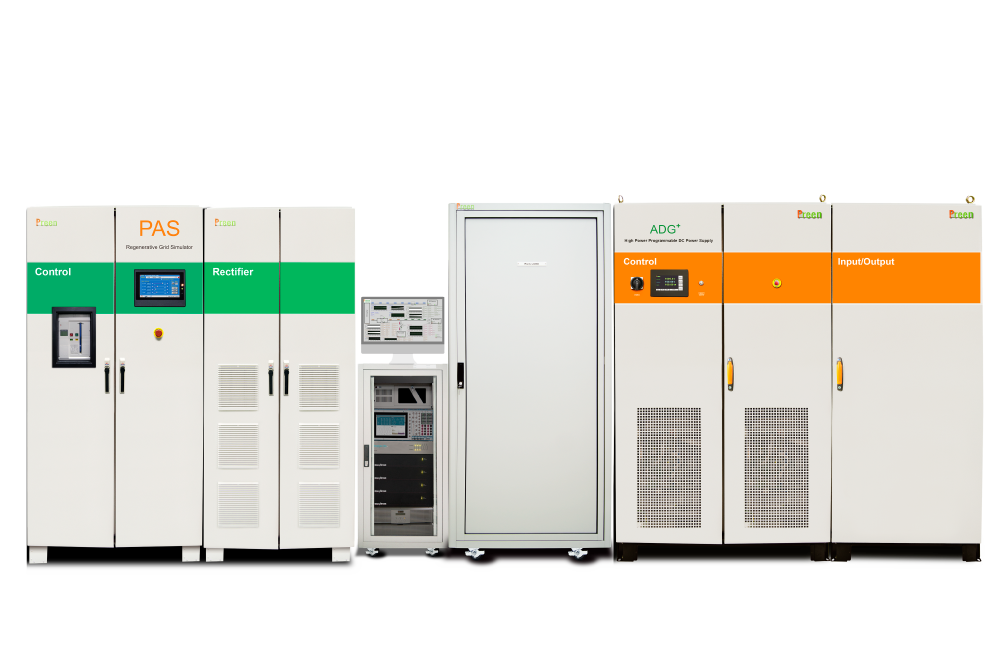

1. ADG 系列大功率可編程直流電源 (I-V 曲線)
容量 : 30kW~2000kW
最大電壓 : 0-2000V、最大電流 : 0-2500A
太陽電池數組模擬功能 ( 內建 EN50530 I-V 曲線數學式 )
可測試靜態 / 動態最大功率點追蹤效率 (MPPT Efficiency)
可模擬不同日照度及溫度下的 I-V 曲線
精準的電壓及電流量測

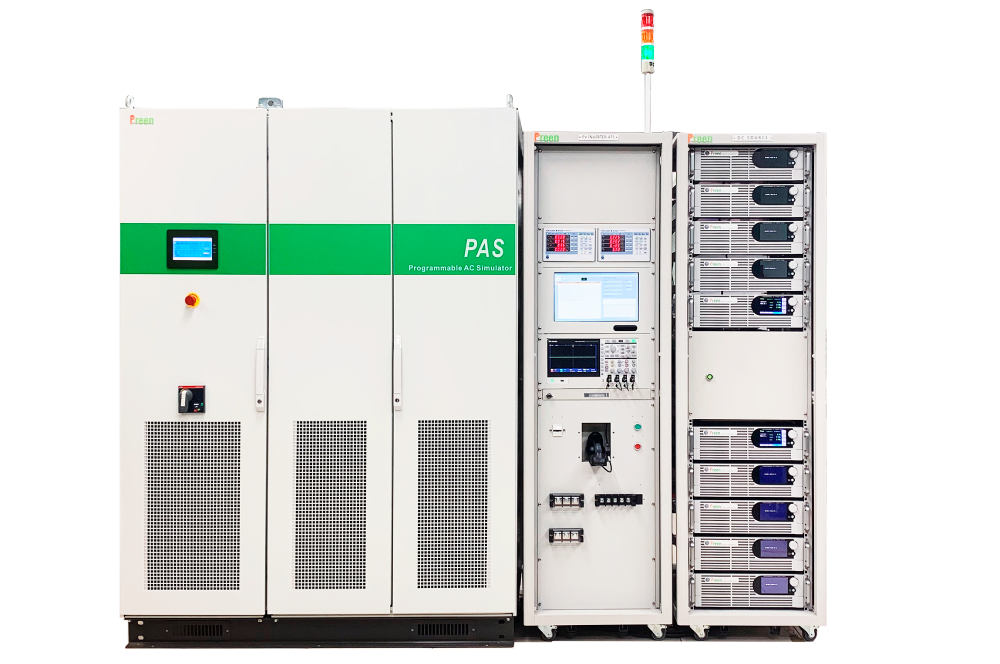

2. PAS 系列能饋型電網模擬電源
容量 : 30kVA~2000kVA
電壓 : 0-300VL-N (Option: 350VL-N)
頻率 : 45-65Hz (Option : 40-70Hz)
可模擬電網電壓 / 頻率的變動
全四象限能源反饋可應用到正負電壓 & 電流正反方向能源回收
可模擬電網電壓 / 頻率的變動
可模擬低電壓穿越 (LVRT) 或高電壓穿越 (HVRT)
諧波編程功能 : 可編程總諧波失真波形合成功能 (opt.)
3. 系統控制與量測儀器
工業電腦
數位儲存示波器
功率分析儀
輸入電壓 . 電流量測表
輸出電壓 . 電流量測表
4. 負載箱 ( 電阻/電容/電感 )
光伏逆變器交流輸出給 RLC 負載產生諧振孤島狀態
測試光伏逆變器交流輸出效率、最大實功率、虛功率
測試光伏逆變器交流輸出的電壓、電流、功率
三相電壓獨立設置

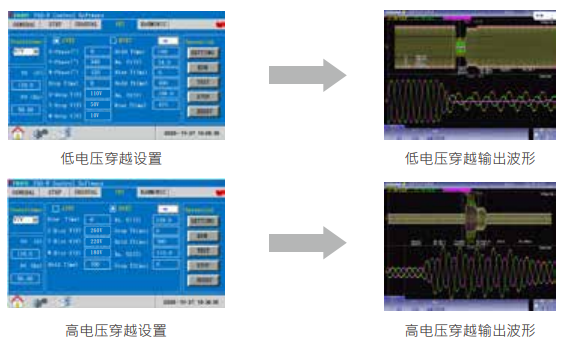

可獨立設置三相高 / 低電壓穿越的電壓數值，模擬電壓瞬間跌落與驟升狀況。

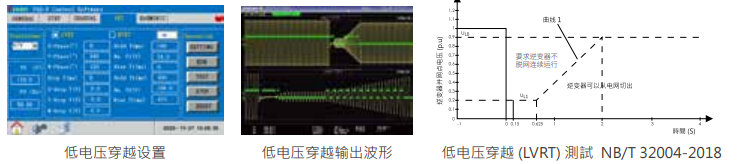

低電壓穿越 (LVRT) 測試 - NB/T 32004-2018
低電壓持續運轉能力 (LVRT) 當電力系統發生故障造成責任分界點電壓驟降時，發電設備于責任分界
點電壓高于下圖線應持續運轉，
電壓降低至 0p.u. 時，應持續運轉至少 0.15 秒。

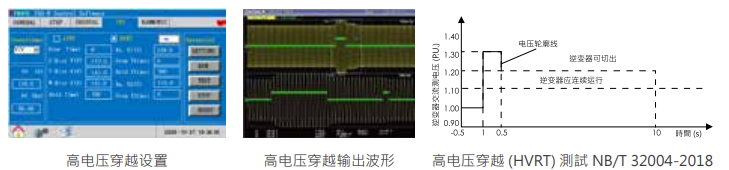

高電壓穿越 (HVRT) 測試 - NB/T 32004-2018
高電壓持續運轉能力 (HVRT) 當電力系統發生故障造成責任分界點電壓驟升時，發電設備于責任分
界點電壓低于下圖之實線應持續運轉，
電壓驟升至 1.3 p.u. 時，應持續運轉至少 0.5 秒；電壓驟升
至 1.2p.u. 時，應持續運轉至少 10 秒，電壓驟升至 1.1 p.u. 時不脫網連續運行。
輸入電壓
最大功率點追蹤輸入電壓
輸入電流
最大功率點追蹤輸入電流
輸入功率
最大功率點追蹤輸入功率
過壓保護/欠壓保護
過壓保護/欠壓保護跳閘時間
過頻率保護/欠頻率保護
過頻率/欠頻率保護跳閘時間
反孤島保護
反孤島跳閘時間
恢復并網保護時間
輸出電壓/電流/功率/功率因素
效率
低/高電壓穿越
直流注入電流
總諧波失真
電流諧波測試
最大功率點追蹤效率
最大功率點追蹤速度
最大功率點追蹤記錄
耐壓測試
絕緣阻抗測試
接地阻抗測試
可獨立設置三相高 / 低電壓穿越的電壓數值，模擬電壓瞬間跌落與驟升狀況。
人性化的軟件操作平臺，包含主控制系統、量測系統及太陽能電池數組模擬畫面。
PAS系列的總諧波失真波形合成功能，可讓用戶編輯不同的諧波成份，合成總諧波失真波形（opt.）。
具備防孤島測試功能。
該系統可符合相關測試標準 IEEE1547.1 、EN50530、NB/32004、CNS15382 電氣性能及安規測試。
